JAZZ-AC-W (graficzny moduł LCD 128×64 COG)

311 w magazynie

JAZZ Monochromatyczny szklany panel graficzny LCD
Wymiar przekątnej: 2.7 cala
Rozdzielczość: 128 x pikseli 64
Tryb LCD: dodatni FSTN
Polaryzator: Transflective
Połączenie: FPC
Typ opakowania IC: COG
Podświetlenie: brak
Panel dotykowy: brak

Tabela cen

Ilość	Cena za sztukę
25-49	$5.15
50-99	$4.48
100-149	$4.14
150-199	$3.86
200-	$3.58

Skontaktuj się z nami w przypadku większych zamówień i wszelkich innych zapytań.

PORÓWNAJ

Dodaj do listy życzeń

SKU: JAZZ-AC-W Kategorie: Moduły wyświetlacza LCD, Wyświetlacze graficzne LCD Jazz, Szkło LCD

Opis

Graficzny moduł LCD 128×64 COG JAZZ-AC-W

JAZZ-AC-W to monochromatyczna matryca 2.7” 128×64 punktów, Graficzny moduł LCD COG (Chip on Glass) w trybie dodatnim FSTN z szerokim zakresem temperatur (temperatura pracy: -20°C do 70°C, temperatura przechowywania: -30°C do 80°C). Posiada kierunek patrzenia na godzinę szóstą i polaryzator transfleksyjny, zalecany do zastosowań, które będą używane wewnątrz i na zewnątrz. 128×64 JAZZ-AC-W jest zmontowany chip na szkle z 1/65 Duty i 1/9 Bias. Ten wyświetlacz LCD wykorzystuje kontroler IC ST7567 lub odpowiednik z opcją wyboru między interfejsem szeregowym (4-liniowy SPI) a interfejsem równoległym (6800 lub 8080). Jest to produkt zgodny z ROHS, wytwarzany zgodnie z normami i procedurami ISO.

Produkt najwyższej jakości w najniższej cenie.

Graficzny moduł LCD 128×64 COG JAZZ-AC-W

FSTN Pozytywny
Godzina 6 Kierunek oglądania
Temperatura pracy: -20 ° C do 70 ° C
Temperatura przechowywania: -30°C do 80°C
transflective
Typ COG (chip na szkle)
Zgodny z ROHS

Pobierz referencje produktów poniżej

Kartę produktu: JAZZ-AC-W

Karta katalogowa kontrolera: ST7567

Przykładowe kody do pobrania dla modułów JAZZ-A
Kod oprogramowania JAZZ-AC-W (kontroler ST7567 MCU NXP1766)
Kod wyświetlacza JAZZ-AC-W
Prezentacja produktu (wideo): JAZZ-AC-W z białym podświetleniem LED

akcesoria opcjonalne
Płytka ewaluacyjna JAZZ-A: JAZZ AB
Standardowy rezystancyjny panel dotykowy JAZZ-A: JAZZ-AT

Nazwa modelu/serii	JAZZ-AC-W
Kropki/rozdzielczość	X 128 64
Tryb LCD	FSTN Pozytywny
Typ polaryzatora	transflective
Wymiar przekątnej (cale)	2.7
Rozmiar modułu SxWxG maks. (mm)	69.10 x 46.40 x 2.90 (Tylko wyświetlacz LCD)
Obszar widoku szer. x wys. (mm)	X 65.50 37.20
Rozmiar kropki SxW (mm)	X 0.49 0.45
Rozstaw punktów SxW (mm)	X 0.52 0.48
kontroler	ST7567
Montaż LCD	COG (chip na szkle)

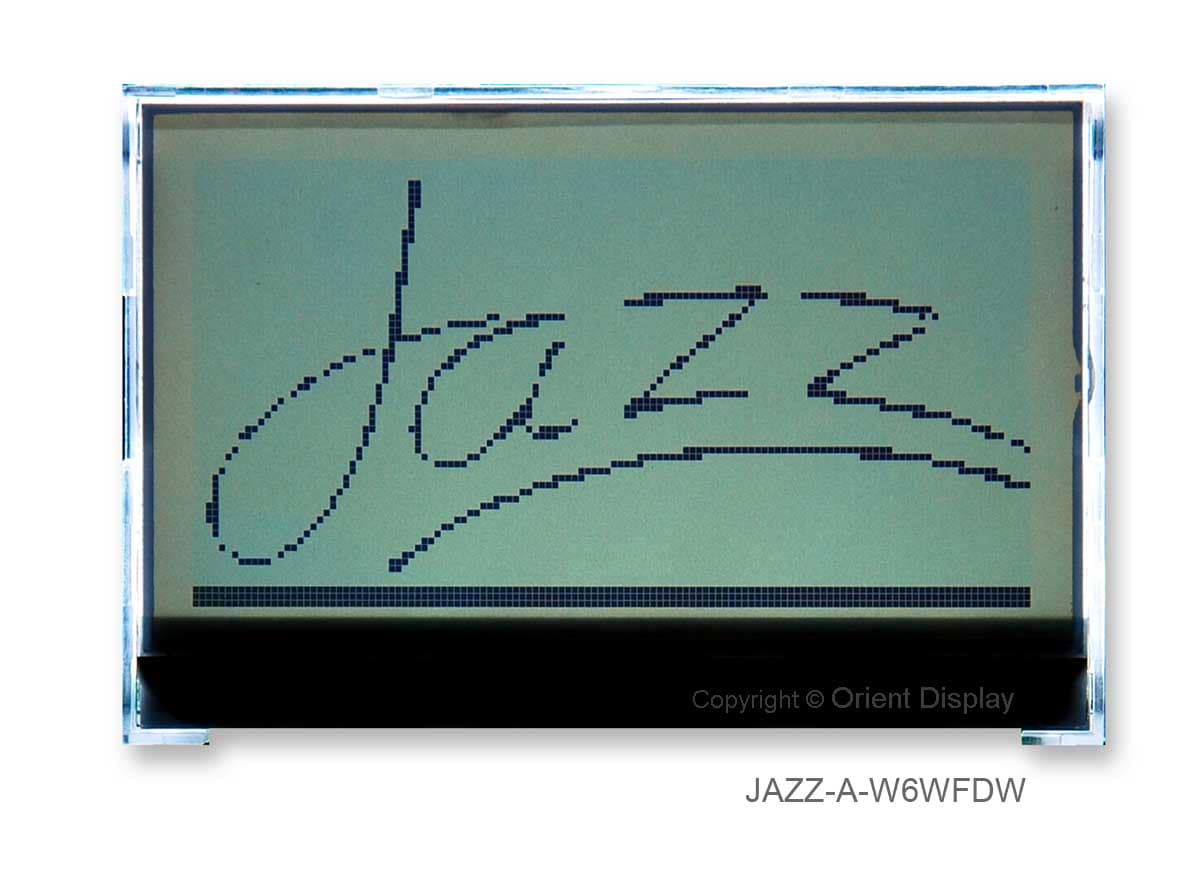

Kompletny zestaw JAZZ-AC-W z różnymi kolorami podświetlenia dostępny w sprzedaży:	JAZZ-A-W6WFDA JAZZ-A-W6WFDW JAZZ-A-W6WFDG JAZZ-A-W6WFDR

Moduły JAZZ-AC-W to jedna z naszych najlepiej sprzedających się ofert modułów graficznych LCD. Jest szeroko znany na rynku LCD, ponieważ jest dostępny w wielu odmianach, co daje mu dużą wszechstronność w formułowaniu dowolnego trybu LCD i kombinacji kolorów podświetlenia, o których można pomyśleć, przy bardzo konkurencyjnych cenach. Ta linia oferuje również te kombinacje bez konieczności modyfikowania projektu PCB lub oprogramowania.

Wyślij e-mail na adres info@orientdisplay.com by uzyskać więcej szczegółów.

Opcje LCD: FSTN dodatni JAZZ-AC-W | FSTN negatywny JAZZ-AC-T |
STN Pozytywny Szary JAZZ-AC-G | STN Pozytywny Żółty Zielony JAZZ-AC-Y | STN negatyw niebieski JAZZ-AC-B

Opcje podświetlenia LED: biały JAZZ-AE-W | Czerwony JAZZ-AE-R | niebieski JAZZ-AE-B
Zielony JAZZ-AE-G | bursztyn JAZZ-AE-A | Żółty zielony JAZZ-AE-Y

Orient Display: Kombinacje JAZZ-A LCD i podświetlenia, pasujący rezystancyjny panel dotykowy i zestaw ewaluacyjny

Proszę odwiedź Zorientuj wyświetlacz aby zobaczyć pełną gamę Moduły znakowe LCD, Graficzne moduły LCD, Panele szklane LCD, i Kolorowe moduły TFT które możemy zaoferować.

Dodatkowe informacje

Waga	0.42 lbs
Wymiary	46.40 × 65.50 × 2.90 mm
kolor podświetlenia	żaden
rozmiar przekątnej	2.7
Tryb wyświetlania	FSTN – Pozytywny
typ wyświetlacza	Graficzny wyświetlacz LCD
typ polaryzatora	transflective
rozkład	128 × 64
Panel dotykowy	żaden
kierunek oglądania	6 godz

Recenzje (0)

Opinie

Nie ma jeszcze opinii.

Napisz pierwszą opinię o “JAZZ-AC-W (moduł graficzny LCD 128×64 COG)”

Wysyłka i Dostawa

Graphic 128×64 COG LCD module JAZZ-AC-W

JAZZ-AC-W is a 2.7″ monochrome 128×64 dot matrix, COG (Chip on Glass) Graphic LCD Module in FSTN Positive Mode with Wide Temperature Range (Operating Temp: -20°C to 70°C, Storage Temp: -30°C to 80°C). It has a six O’clock viewing direction and a transflective polarizer recommended for applications that will be used indoor and outdoor. 128×64 JAZZ-AC-W is assembled chip on glass with 1/65 Duty and 1/9 Bias. This LCD uses Controller IC ST7567 or equivalent with an option to choose between serial interface (4-line SPI) and parallel interface (6800 or 8080). This is an ROHS compliant product manufactured with ISO standards and procedures.

The highest quality product at the lowest price.

Graphic 128×64 COG LCD Module JAZZ-AC-W

FSTN Positive
6 o’clock Viewing Direction
Operating Temp: -20°C to 70°C
Storage Temp: -30°C to 80°C
Transflective
COG Type (Chip on Glass)
ROHS Compliant

Download Product References Below

Product Datasheet: JAZZ-AC-W

Controller Datasheet: ST7567

Downloadable Example Codes for JAZZ-A Modules
JAZZ-AC-W Software Code (Controller ST7567 MCU NXP1766)
JAZZ-AC-W Display Code
Product Demo (Video): JAZZ-AC-W with White LED backlight

Optional Accessories
JAZZ-A Evaluation Board: JAZZ-AB
JAZZ-A Standard Resistive Touch Panel: JAZZ-AT

Model/Series Name	JAZZ-AC-W
Dots/ Resolution	128 x 64
LCD Mode	FSTN Positive
Polarizer Type	Transflective
Diagonal Dimension (inches)	2.7
Module Size WxHxT max(mm)	69.10 x 46.40 x 2.90 (LCD Only)
View Area WxH (mm)	65.50 x 37.20
Dot Size WxH (mm)	0.49 x 0.45
Dot Pitch WxH (mm)	0.52 x 0.48
Controller	ST7567
LCD Assembly	COG (Chip on Glass)
Complete set of JAZZ-AC-W with different backlight colors available for purchase:	JAZZ-A-W6WFDA JAZZ-A-W6WFDW JAZZ-A-W6WFDG JAZZ-A-W6WFDR

JAZZ-AC-W Modules are one of our best selling graphic LCD module offerings. It is widely known in the LCD market because it is available in many varieties which gives it a lot of versatility to formulate any LCD mode and back-light color combination you can think of while having very competitive pricing. This Line also offers these combinations without having to modify your PCB or software design.

Please send your email to info@orientdisplay.com for more details.

LCD Options: FSTN Positive JAZZ-AC-W | FSTN Negative JAZZ-AC-T |
STN Positive Gray JAZZ-AC-G | STN Positive Yellow Green JAZZ-AC-Y | STN Negative Blue JAZZ-AC-B
