Módulos LCD de caracteres
Características de LCD de caracteres (El producto está respaldado por Orient Display's Política de garantía de precio más bajo)
- LCD de caracteres, también conocido como LCD alfanumérico
- Producto de uso común que se encuentra en todo tipo de dispositivos, desde parquímetros hasta relojes y calculadoras.
- Compatibilidad con software (código de inicialización) y hardware (esquema)
- Modo y combinación de colores de luz de fondo a continuación
- Hay pantallas LCD de caracteres personalizados disponibles
- La selección estándar incluye tamaños: 8×1, 8×2, 12×2, 16×1, 16×2, 16×4, 20×1, 20×2, 20×4, 24×2, 24×4, 40 ×4
- Orient Display tiene una placa de evaluación de pantalla de caracteres AMCT-1 disponible para probar la calidad
- AMCT-1 se puede conectar directamente a una computadora para agilizar el tiempo de desarrollo de ingeniería
"Muy útil para acelerar los pedidos, ya que necesitábamos con urgencia más de 3 piezas y nos ayudó a alcanzar nuestros objetivos de producción. ."
kim davison, Comprador
Pantallas LCD de 8×1, 8×2, 12×2 caracteres
Caracteres x Líneas | Tamaño de módulo | Área de visualización | Carbonizarse. Tamaño | Fácil de usar | Asamblea | Iluminar desde el fondo | Modelo | Tablero de demostración | Control | Especificaciones. | Imagen | Acciones |
8 × 1 | 80.0X36.0X10.0 | 61.0X15.8 | 6.45X10.75 | Paralelo | MAZORCA | Ninguno/LED | AMC0801A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 1 | 84.0X44.0X10.0 | 61.0X15.8 | 6.45X10.75 | Paralelo | MAZORCA | Ninguno/LED | AMC0801B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 1 | 60.0X33.0X9.0 | 44.0X13.0 | 4.41X7.88 | Paralelo | MAZORCA | Ninguno/LED | AMC0801C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 2 | 58.0X32.0X10.3 | 38.0X16.0 | 2.96X5.56 | Paralelo | MAZORCA | Ninguno/LED | AMC0802B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 2 | 58.0X32.0X10.3 | 38.0X16.0 | 2.96X5.56 | Serie-I2C | MAZORCA | Ninguno/LED | AMC0802BI2C | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 2 | 58.0X32.0X10.3 | 38.0X16.0 | 2.96X5.56 | Serie-SPI | MAZORCA | Ninguno/LED | AMC0802BSPI | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 2 | 84.0X44.0X10.0 | 63.0X25.0 | 6.07X11.44 | Paralelo | MAZORCA | Ninguno/LED | AMC0802C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
8 × 2 | 40.0X35.4X8.0 | 30.4X13.9 | 2.95X4.75 | Paralelo | MAZORCA | Ninguno/LED | AMC0802D | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
12 × 2 | 55.7X32.0X10.0 | 45.0X15.5 | 2.65X5.5 | Paralelo | MAZORCA | Ninguno/LED | AMC1202A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dra.y compres de una fuente no verificada. | Compre aquí |
Pantallas LCD de 16×1, 16×2, 16×4 caracteres
Caracteres x Líneas | Tamaño de módulo | Área de visualización | Carbonizarse. Tamaño | Fácil de usar | Asamblea | Iluminar desde el fondo | Modelo | Tablero de demostración | Control | Especificaciones. | Imagen | Acciones |
16 × 1 | 80.0X36.0X10.0 | 64.5X13.8 | 3.07X6.56 | Paralelo | MAZORCA | Ninguno/LED | AMC1601A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 1 | 122.0X33.0X10.0 | 99.0X13.0 | 4.84X8.06 | Paralelo | MAZORCA | Ninguno/LED | AMC1601B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 1 | 151.0X40.0X10.0 | 120.0X24.0 | 6.0X14.54 | Paralelo | MAZORCA | Ninguno/LED | AMC1601D | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 1 | 72.0X27.0X5.7 | 61.0X9.5 | 3.16X5.56 | Paralelo | MAZORCA | Ninguno/LED | AMC1601E | AMCT-1 | S6A0069 o equivalente | Contáctenos | Dibujo | Compre aquí |
16 × 2 | 80.0X36.0X10.0 | 64.5X15.5 | 2.95X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC1602A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 80.0X36.0X10.0 | 64.5X15.5 | 2.95X5.55 | Serie-I2C | MAZORCA | Ninguno/LED | AMC1602A yo2C | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 80.0X36.0X10.0 | 64.5X15.5 | 2.95X5.55 | Serie-SPI | MAZORCA | Ninguno/LED | AMC1602A SPI | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 122.0X44.0X9.5 | 99.0X24.0 | 4.80X9.66 | Paralelo | MAZORCA | Ninguno/LED | AMC1602B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 72.0X36.0X10.0 | 64.5X15.5 | 2.95X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC1602C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 53.0X20.0X8.0 | 36.0X10.0 | 1.85X3.15 | Paralelo | MAZORCA | Ninguno/LED | AMC1602D | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 69.0X21.5X8.0 | 51.0X14.8 | 2.56X4.90 | Paralelo | MAZORCA | Ninguno/LED | AMC1602F | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 84.0X44.0X10.0 | 64.5X15.5 | 2.95X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC1602G | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 100.0X38.8X10.0 | 80.2X20.4 | 4.07X7.76 | Paralelo | MAZORCA | Ninguno/LED | AMC1602H | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 85.0X30.0X10.0 | 64.5X15.5 | 2.96X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC1602I | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 74.0X24.5X7.8 | 60.0X11.5 | 2.95X4.35 | Paralelo | MAZORCA | Ninguno/LED | AMC1602J | Contáctenos | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 85.0X36.0X10.0 | 64.5X15.5 | 2.95X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC1602L | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 2 | 65.0 27.7 × × 2.7 | 61.0X15.7 | 2.95X5.15 | Paralelo | COG | Ninguno/LED | AMC1602Q1-G | Contáctenos | NT7603 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
16 × 4 | 87.0X60.0X9.0 | 61.8X25.2 | 2.96X4.76 | Paralelo | MAZORCA | Ninguno/LED | AMC1604C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
Pantallas LCD de 20×1, 20×2, 20×4 caracteres
Caracteres x Líneas | Tamaño de módulo | Área de visualización | Carbonizarse. Tamaño | Fácil de usar | Asamblea | Iluminar desde el fondo | Modelo | Tablero de demostración | Control | Especificaciones. | Imagen | Acciones |
20 × 1 | 182.0X43.5X14.0 | 147.0X18.7 | 5.90X12.70 | Paralelo | MAZORCA | Ninguno/LED | AMC2001A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 288.3X78.5X14.0 | 253.8X56.6 | 9.9X19.9 | Paralelo | MAZORCA | Ninguno/LED | AMC2002A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 116.0X37.0X10.5 | 83.0X18.6 | 3.20X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC2002C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 116.0X37.0X10.5 | 83.0X18.6 | 3.20X5.55 | Serie I2C | MAZORCA | Ninguno/LED | AMC2002CI2C | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 116.0X37.0X10.5 | 83.0X18.6 | 3.20X5.55 | SPI serie | MAZORCA | Ninguno/LED | AMC2002CSPI | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 180.0X40.0X10.0 | 149.0X23.0 | 5.92X9.52 | Paralelo | MAZORCA | Ninguno/LED | AMC2002D | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 146.0X43.0X13.6 | 123.0X23.0 | 4.84X9.22 | Paralelo | MAZORCA | Ninguno/LED | AMC2002F | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 2 | 89.0X24.0X7.8 | 76.0X15.0 | 2.85X5.15 | Paralelo | MAZORCA | Ninguno/LED | AMC2002G | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 98.0X60.0X10.0 | 76.0X25.2 | 2.95X4.75 | Paralelo | MAZORCA | Ninguno/LED | AMC2004A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 98.0X60.0X10.0 | 76.0X25.2 | 2.95X4.75 | Serie I 2C | MAZORCA | Ninguno/LED | AMC2004AI2C | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 98.0X60.0X10.0 | 76.0X25.2 | 2.95X4.75 | SPI serie | MAZORCA | Ninguno/LED | AMC2004ASPI | Contáctenos | AC780S o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 146.0X62.5X10.0 | 123.5X43.0 | 4.84X9.22 | Paralelo | MAZORCA | Ninguno/LED | AMC2004B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 77.0X40.0X13.5 | 60.0X22.0 | 2.30X4.03 | Paralelo | MAZORCA | Ninguno/LED | AMC2004C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
20 × 4 | 65.0X28.4X9.0 | 46.0X18.4 | 1.85X3.15 | Paralelo | MAZORCA | Ninguno/LED | AMC2004H | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
Pantallas LCD de 24×2, 24×4, 40×2, 40×4 caracteres
Caracteres x Líneas | Tamaño de módulo | Área de visualización | Carbonizarse. Tamaño | Fácil de usar | Asamblea | Iluminar desde el fondo | Modelo | Tablero de demostración | Control | Especificaciones. | Imagen | Acciones |
24 × 2 | 118.0X36.0X10.0 | 93.5X16.0 | 3.20X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC2402A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
24 × 4 | 125.0X39.0X14.0 | 97.0X27.0 | 3.20X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC2404A | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
40 × 2 | 182.0X33.5X11.0 | 154.5X15.8 | 3.20X5.55 | Paralelo | MAZORCA | Ninguno/LED | AMC4002B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
40 × 4 | 288.3X77.5X14.0 | 253.8X56.6 | 5.00X8.476 | Paralelo | MAZORCA | Ninguno/LED | AMC4004B | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |
40 × 4 | 190.0X54.0X10.0 | 148.0 × 30.3 | 2.78X4.89 | Paralelo | MAZORCA | Ninguno/LED | AMC4004C | AMCT-1 | S6A0069 o equivalente | Especificaciones completas | Dibujo | Compre aquí |

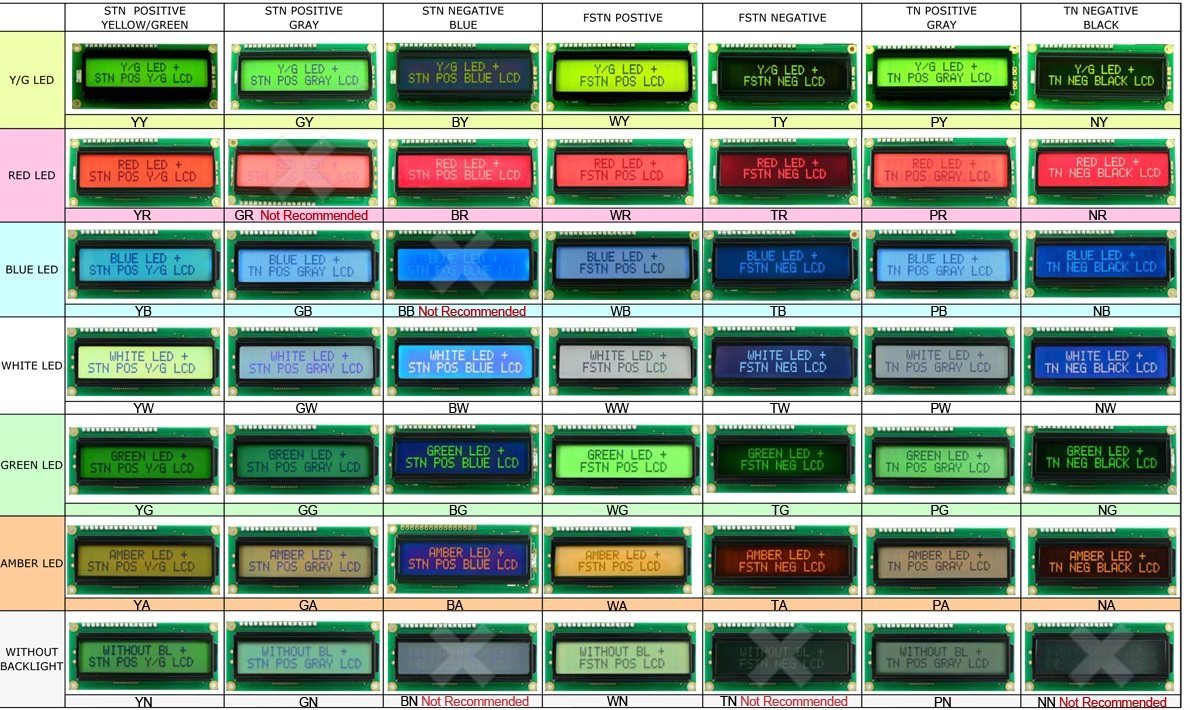

Guía de combinación de colores de retroiluminación y modo LCD
